做了10年数控雕刻居然不知道怎么检查、校正磨刀机?

Date:2019-09-29 Clicks:812

如何检查、校正磨刀机(一)?


验证磨刀机刀架刻度盘“0”位角度


检查磨刀机各刻度盘、分度盘是否归“0”,并确认;

校验刀架刻度盘“0”位置是否准确





如何检查、校正磨刀机(二)?


同心度(校验收管是否偏心)


(1)严格校验方法是在收管内装上刀料,刀料伸出收管10MM左右,用百分表验,端部跳动量在0.02MM之内说明收管同心度合乎要求,大于0.02MM就不能使用;



(2)简单方法把刀料装在收管内磨出锥度比较小的圆锥,看圆锥和圆柱的相惯线是否是一个圆,是不是恰好是刀杆的轴截面,如不是说明收管偏心;



(3)根据收管偏心程度,可采取清理收管、重新装夹收管、重新装夹刀具等措施,如仍然无法消除偏心,则需找专人修理;



如何检查、校正磨刀机(三)?


砂 轮


(1)砂轮的粒度是否达到要求(目数在250目以上)


(2)砂轮是否装平,旋转起来后是否偏摆,判断方法是用刀坯轻轻接触,看是否均匀接触,再则可用百分表来打跳动。

如果砂轮偏摆严重,则需要重新安装砂轮,如无效,则需找专人修理;


(3)砂轮的平整度是否达到要求,如磨削面堵塞、砂轮变黑、跳动过大、失去精度时就需要用280#水砂纸进行修磨,以保证砂轮磨削面的平行度;

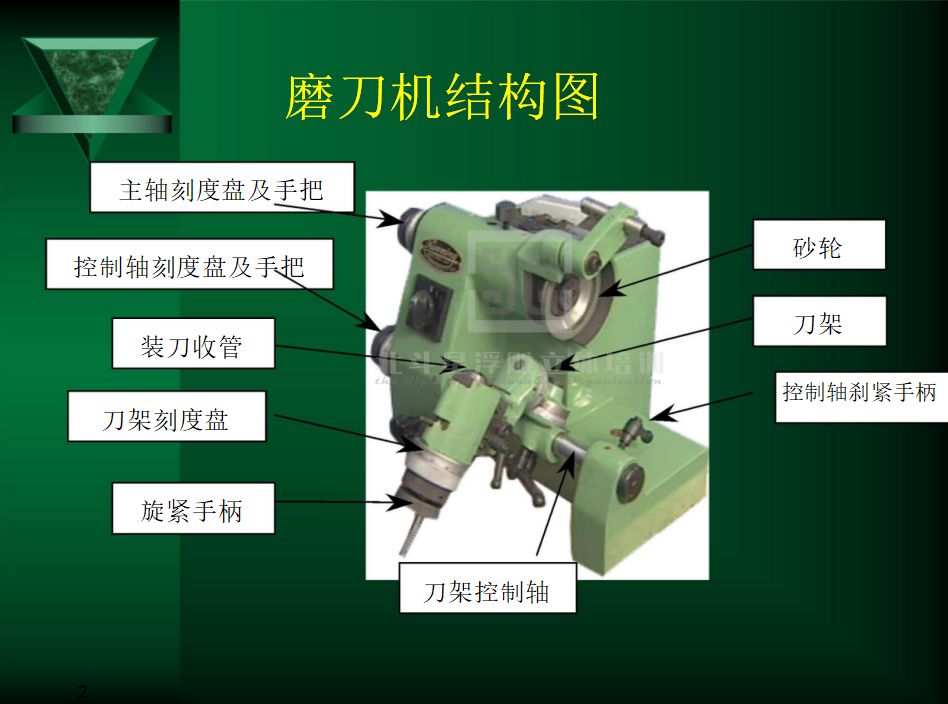

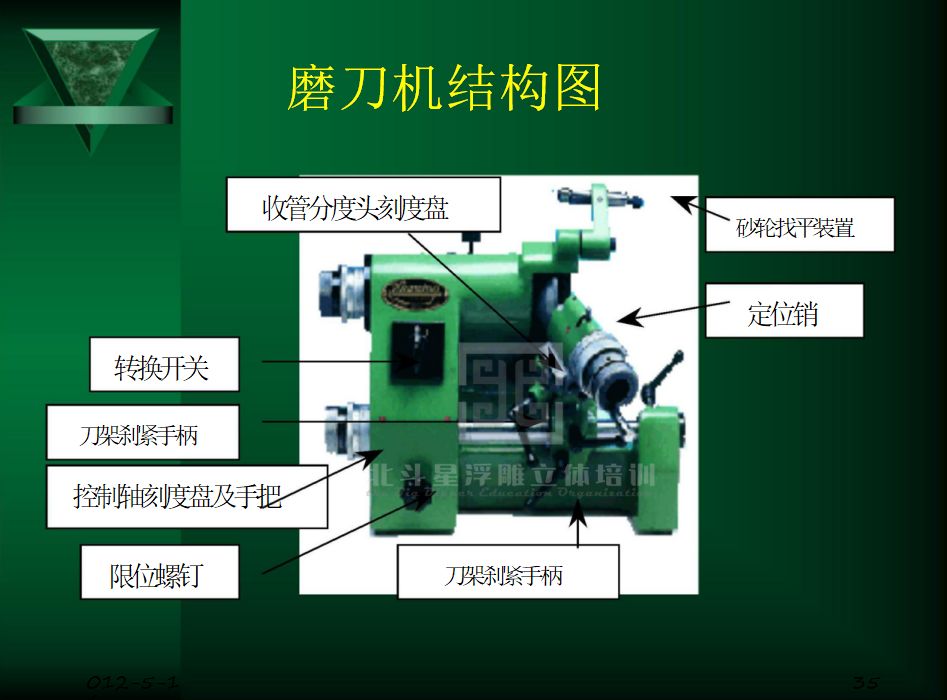

磨刀机结构图




磨刀过程中的常见问题


--千分尺测量部位、测量方法不对;读数错误

--半径开短、开长;半径开厚、开薄;开半时间太长

--刀尖发红

--后刀面不光滑

--测刃损伤

--副后角太大或太小;副刃偏角太大或太小;副

--刃偏角方向点反

--刀尖点大或点小

--刀具偏心
